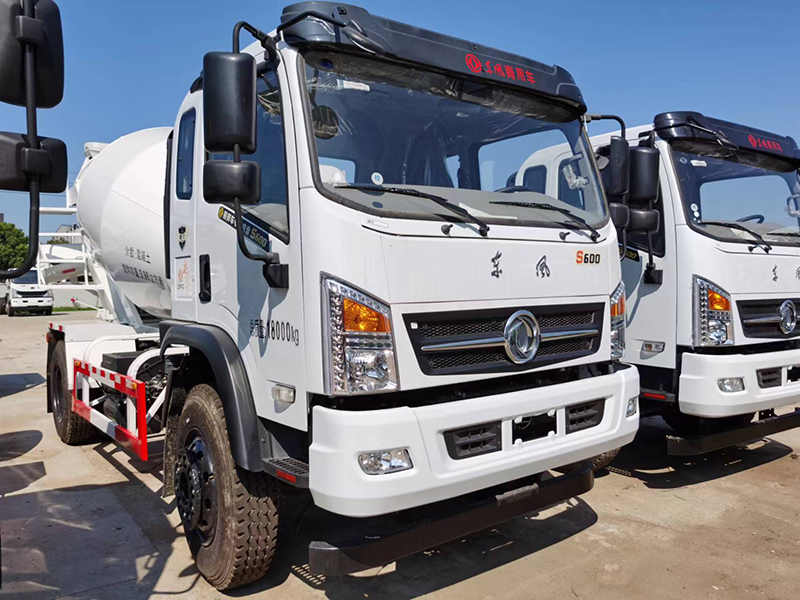

國六東風S600單橋5.5攪拌車

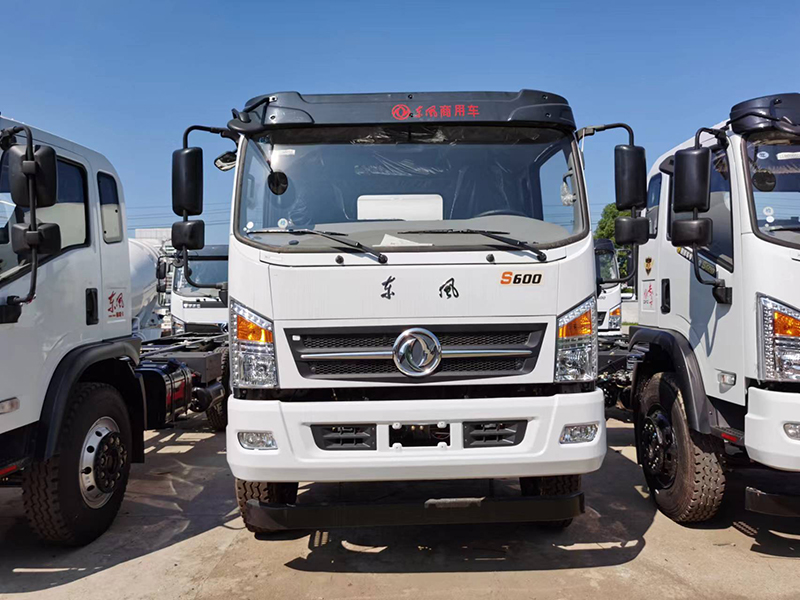

D912豪華駕駛室，玉柴YCS04 180-68發動機，法士特小八檔變速箱，軸距3800mm，250mm雙層大梁，3.6噸前橋, 10噸后橋，10.00R20鋼絲胎(帶備胎)，原廠空調，電動玻璃。中控門鎖。遙控鑰匙。帶下防護，帶排氣制動，斷氣剎，動力轉向。帶ABS。

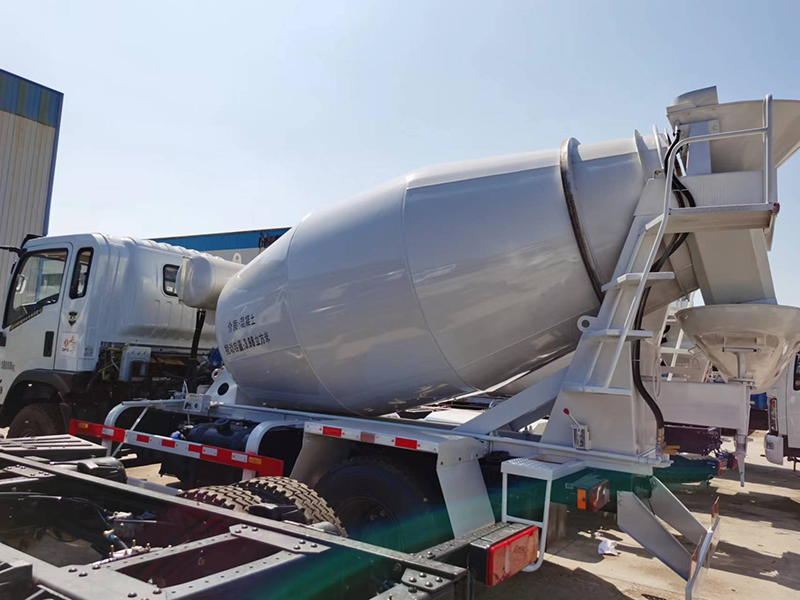

上裝配置:罐體容積5.5立方，全功率取力器， 罐體封頭厚6mm，罐體4mm，材質為Q345 低合金錳板，葉片4mm，工裝拼接，環縫， 縱縫自動焊接，鍛鋼拖輪，加強型滾道，石家 莊科翼KY減速機,英特帕普泵、馬達。河南新 鄉18L散熱器
